磁場線圈發生器
CT-100型磁場發生器 干擾磁場
時間：2019-01-10 15:30 作者：admin 點擊:次

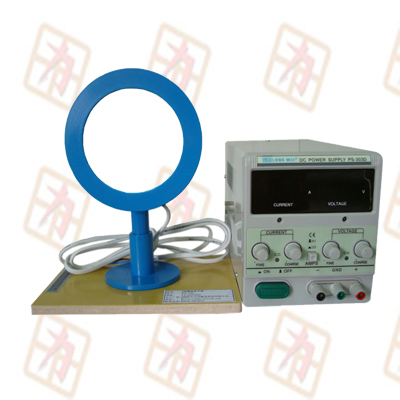

CT-100型電磁場發生器/磁場大小可調線圈磁場裝置
1、概述
1.1、CT-100型電磁場發生器裝置采用亥母霍茲線圈的立式結構、自然冷卻方式，具有視野開闊、外形美觀、結構可靠、磁感應強度高、磁感應強度大小調節方便的特點。
1.2、磁場強度大小調節方便，可通過調節電源電流大小來改變。
2、技術參數
磁場發生器尺寸：400*160*210mm
線圈內孔：100mm
線圈外徑：140mm
底 座：210*120*2mm
磁感應強度：60GS
工作電流 ：DC 0～3.0A
冷卻方式 ：自然風冷。
重 量 ：2kg
3、電磁場發生器裝置工作原理
電磁場發生器裝置是根據電磁感應原理，電流源對激磁線包提供直流電流，并由電流線圈產生磁場，通過調整工作電流可改變磁場的大小。
4.配置穩恒電流源的要求
4.1 建議配置線性穩壓穩流源，輸出直流電壓 0-30V,電流 0-3A ，功率100W的電源。
4.2 電磁場發生器裝置的接線
電磁場發生器裝置的接線柱接在直流電源的輸出端上，輸出端的正負由所需要的磁場方向確定
